TDS3000C 数字荧光示波器系列

TDS3000C 示波器系列具有高达 500 MHz 的带宽和 5 GS/s 采样率，在紧凑型的电池供电设计内提供形象显示快速变化信号所需的性能。TDS3000C 系列具有专用的前面板控件和 25 个自动测量，使用非常方便，让您不用太多时间学习示波器的操作方法，而把更多时间放到手头的工作中。

TDS3000C 系列以您承受得起的价格，提供了您需要的性能。100 MHz ~ 500 MHz 带宽，高达 5 GS/s 采样率，准确表示信号。

主要性能指标

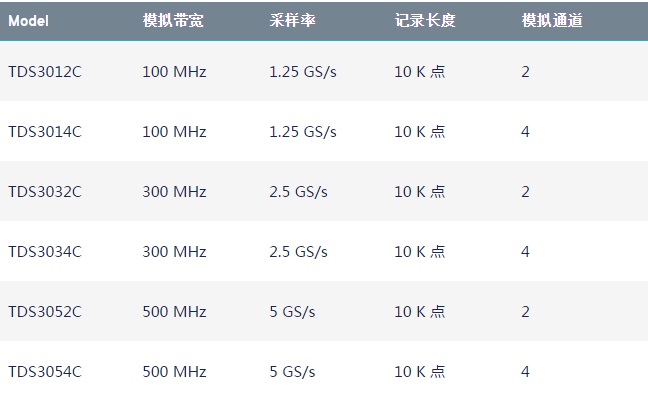

• 100 MHz、300 MHz 和 500 MHz 带宽型号
• 2 条或 4 条模拟通道型号
• 所有通道上实时采样率高达 5 GS/s
• 所有通道记 10k 记录长度
• 3,600 wfms/s 连续波形捕获速率
• 高级触发套件

主要特点

• 前面板 USB 主机端口，可以简便地存储和传送测量数据
• 25 种自动测量
• 标配 FFT
• 多语言用户界面
• WaveAlert® 自动检测异常波形
• TekProbe® 接口支持有源探头、差分探头和电流探头，自动定标和确定单位

便携式设计

• 重量轻(仅7 磅/3.2 公斤)，方便携带
• 选配内置电池操作，在不使用电源线的情况下可以工作长达3个小时

专用分析应用模块

• 高级分析模块
• 极限测试模块
• 电信模板测试模块
• 扩展视频模块

应用

• 数字设计和调试
• 视频安装和服务
• 电源设计
• 教育和培训
• 电信模板测试
• 制造测试
• 通用平台测试

DPO 可以更深入地查看复杂信号

TDS3000C 系列连续提供快速波形捕获速率，迅速发现问题特点，节省时间，从而可以使用高级触发隔离问题。

实时辉度等级突出显示信号活动历史，可以更简便地了解捕获的波形特点。与其他类似示波器不同，即使在采集停止后仍会保留历史数据。

使用 DRT 采样技术和 sin (x)/x 插补，迅速调试和分析信号特点。

TDS3000C 系列结合了独有的数字实时 (DRT) 取样技术和 sin(x)/x 内插，可同时表征所有通道上的各种信号类型。与其他同类示波器不同，当打开其他通道时，TDS3000C 系列的取样速率不发生变化。利用此取样技术，可以捕获同类的其他示波器捕获不到的高频信息，如毛刺和边沿异常，而 sin(x)/x 内插则可以确保精确重组每个波形。

使用 TDS3000C 系列的 FFT 功能查找噪声。

自定义视频触发允许 TDS3000C 系列触发 RS-343 (26.2 kHz 扫描速率) 等标准。

TDS3000C 系列在加快电信线路卡测试的速度方面有了重大突破。电信“快捷菜单”将所有常用电信测试功能汇聚在一个单独的菜单中。

设置和使用简便

如果时间紧张，您需要示波器简单直观；您希望将学习与再学习如何操作的时间减至最少。TDS3000C 系列示波器有助于降低学习曲线。简单的导航和专用前面板控件可帮助您快速找到所需内容，借此可以减少学习时间，将更多的时间用来完成手头工作。

带有 TDS3LIM 模块的 TDS3000C 系列特别适合要求快速判断合格/不合格的制造测试应用。

WaveAlert 波形异常检测会针对任何偏离“正常”输入的波形（比如，通道 2 上的毛刺）向您发出警告。

轻松在个人计算机上传输、编制和分析数据。

简便存档和分析

TDS3000C 系列配备 USB 主控端口，可以轻松将测量信息存储和传输到个人计算机中。

OpenChoice®个人计算机通信软件使您能够轻松将屏幕图像和波形数据拖入独立桌面应用程序或直接拖入 Microsoft Word 和 Excel。

如果您不想使用 PC 进行分析，TDS3000C 系列标配25 种自动测量、波形加、减、乘、除功能及快速傅立叶变换(FFT)。与其他同类示波器不同，TDS3000C 系列数学运算和测量功能允许使用完整采集记录长度或在采集中隔离出特定的事件。

仪器控制

通过使用内置以太网端口，e*Scope 网络遥控功能可以使用互联网和 PC 从任何地方控制 TDS3000C 系列示波器。

在您需要的地方工作

TDS3000C 系列提供了DPO 的功能，设计紧凑，仅 5.9 英寸(149 毫米)深，翻译了宝贵的工作台空间。在需要把示波器带到另一个实验室时，其便携式 7 磅(3.2 公斤)设计则方便携带。

如果您的工作需要更多的流动性，那么您可以选配电池，在没有供电电源的情况下连续工作长达 3 小时的时间。

TDS3BATC 使用便携式电池最长可以连续工作三个小时。
